预制舱基础设计及提资方式

预制舱分为土建基础和钢结构基础，通常由预制舱厂家将基础设计建议图提资给设计院，由设计院完成具体的方案设计，不同的基础设计梯子方式也不一样。

一、土建基础：

土建基础通常由预制舱厂家将基础建议图提资给设计院，由设计院完成具体的开挖、扎筋、水泥标号、具体定位尺寸等详细设计。

图纸内容将至少包含以下信息：

1、预制舱整体（含设备）重量

2、预制舱尺寸

3、基础梁布置等关键尺寸

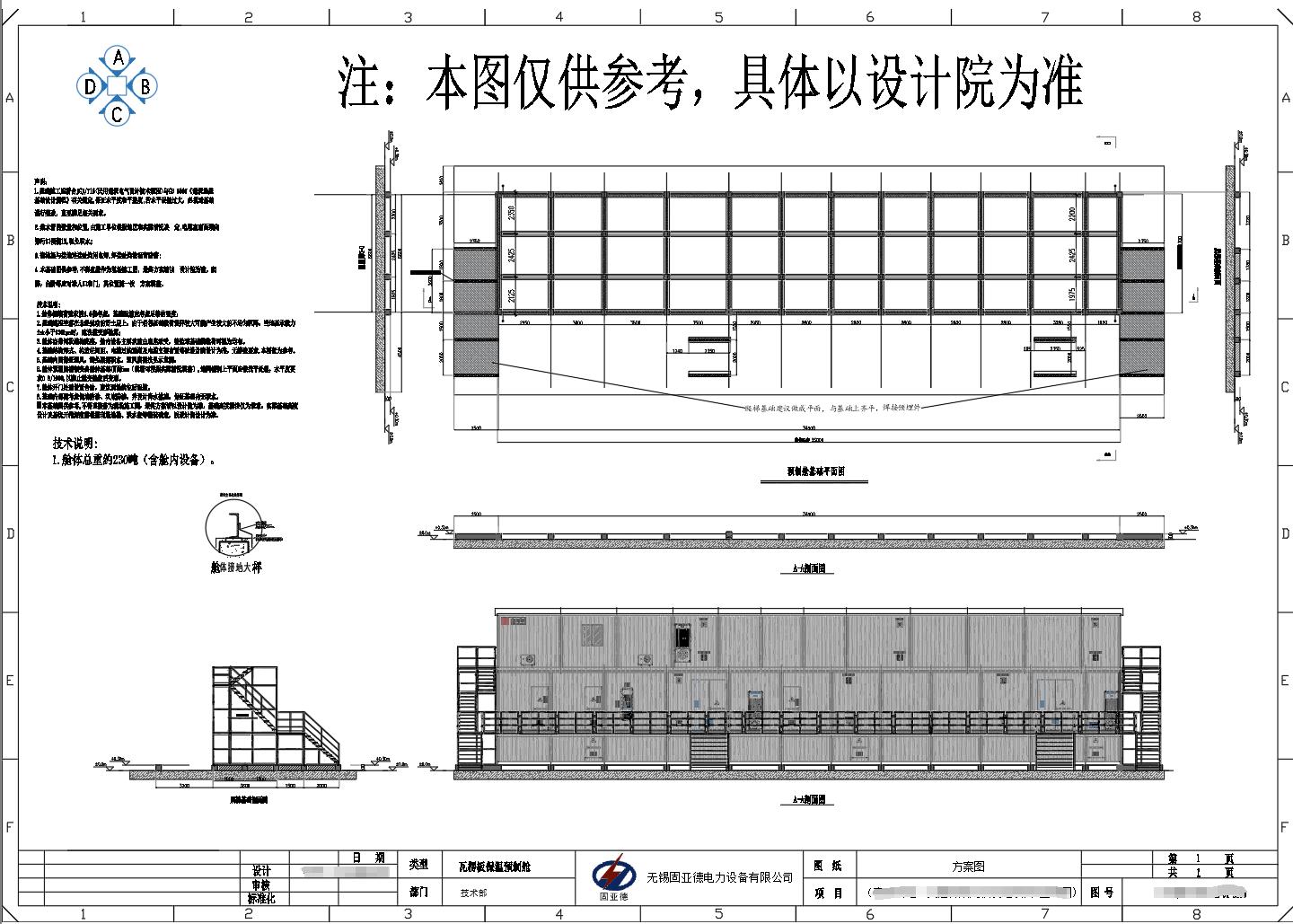

其常见样式如图所示：

二、钢结构基础

钢结构基础通常由预制舱厂家将基础建议图提资给设计院，由设计院完成具体的打桩、扎筋、水泥标号、桩基定位尺寸等详细设计。

图纸内容将至少包含以下信息：

1、预制舱整体（含设备）重量

2、预制舱尺寸

3、柱定位等关键尺寸

4、柱载荷等关键载荷

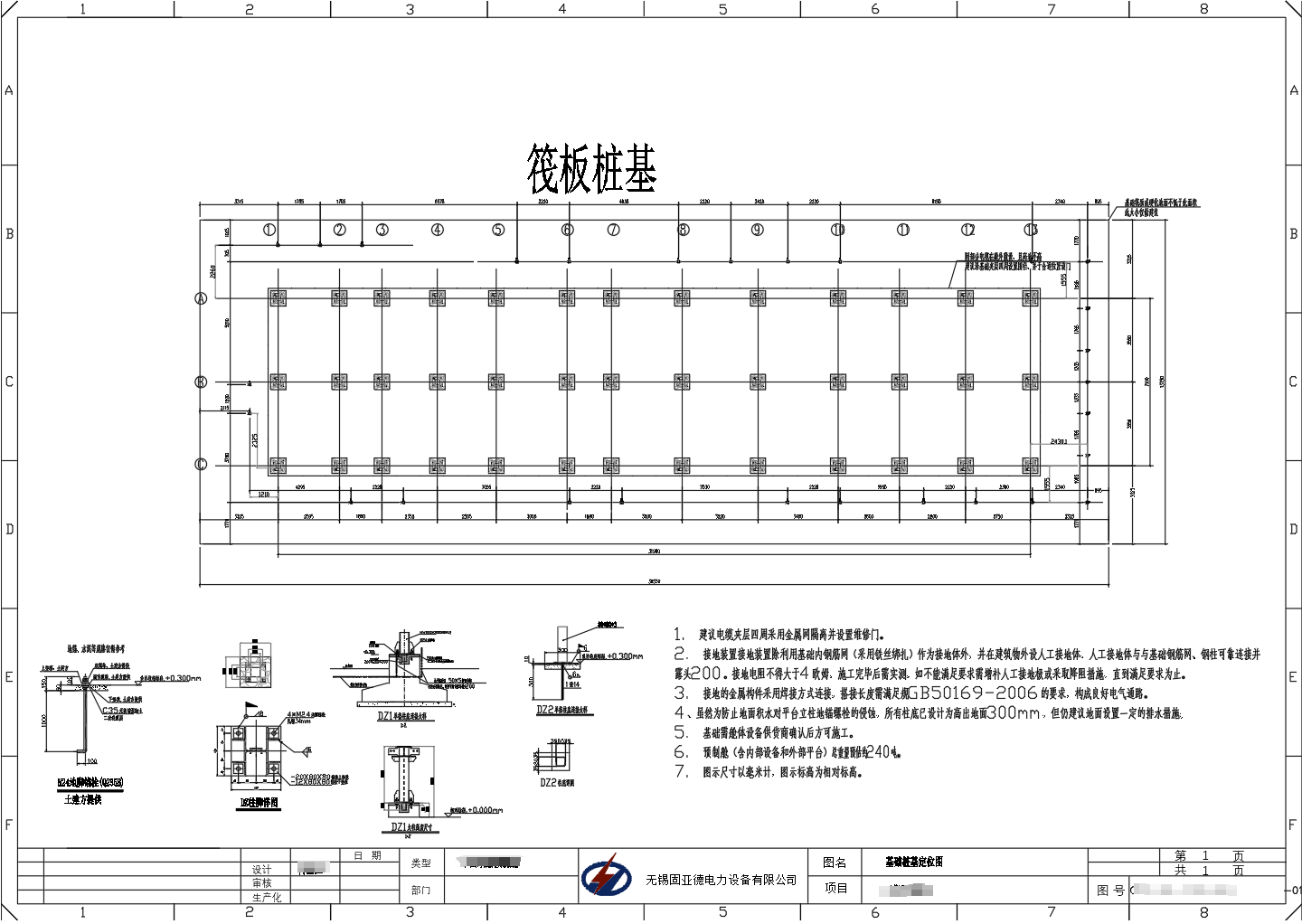

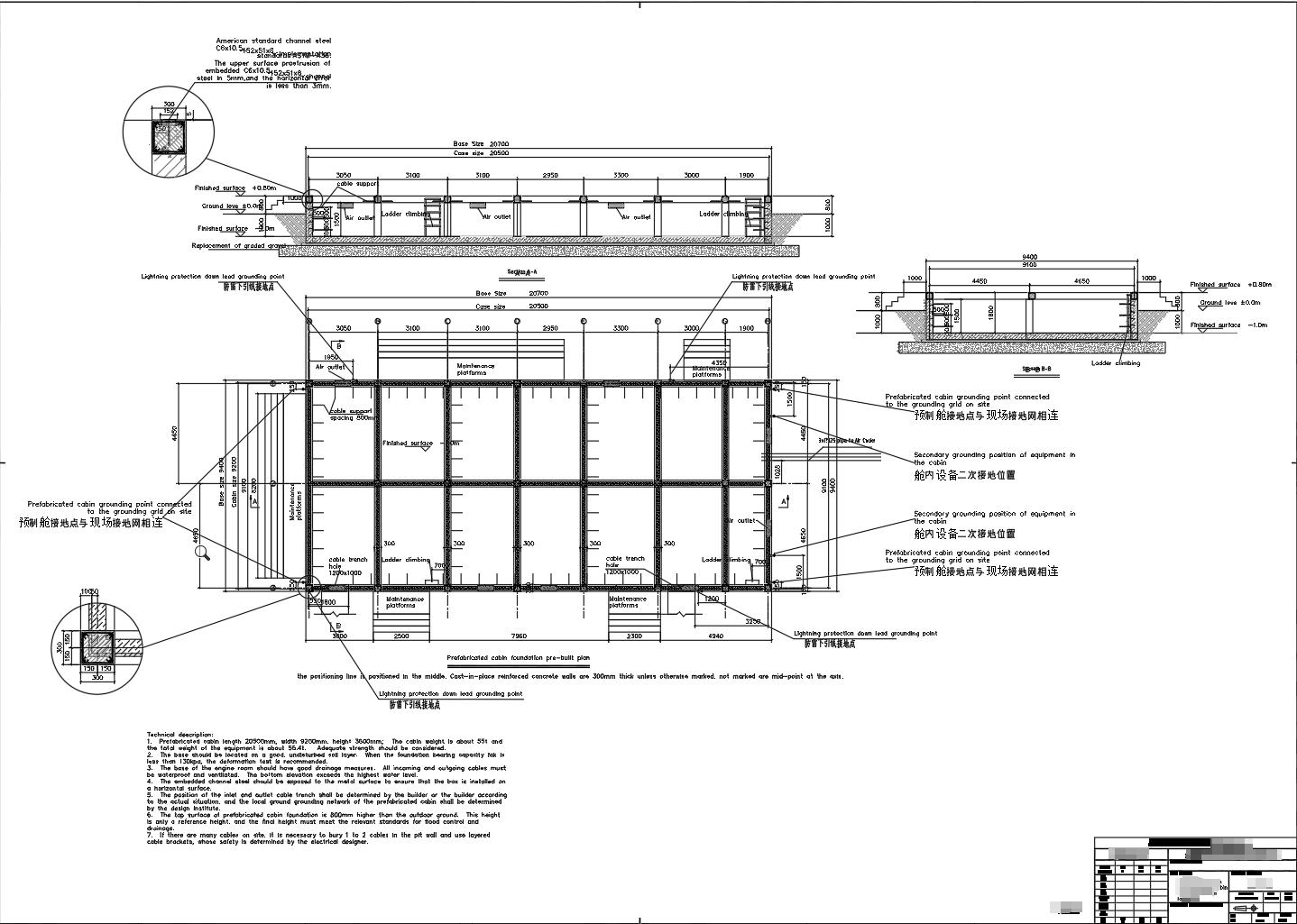

其常见样式如图所示：
