预制型塑胶跑道卷材设备_学校塑胶跑道卷材设备

预制型塑胶跑道卷材设备_学校塑胶跑道卷材设备

TPV预制型塑胶跑道卷挤出机 核心参数、温度工艺、配方及应用领域

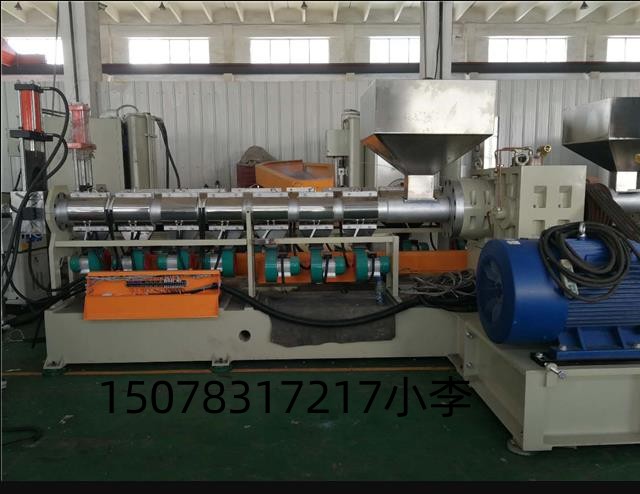

一、 核心设备参数

TPV预制型塑胶跑道卷挤出机以双螺杆挤出机为主流机型，适配热塑性硫化橡胶（TPV）的高粘度、高弹性材料特性，核心参数如下：

参数类别 具体规格

螺杆参数 直径Φ65~Φ150mm，长径比（L/D）36:1~48:1，螺杆转速0~120r/min

挤出能力 100~800kg/h（根据机型大小、配方调整）

制品规格 跑道卷宽度1.2~2.0m，厚度10~25mm，长度可定制连续挤出

温控区段 5~7段独立温控（料斗→机筒→机头→模具）

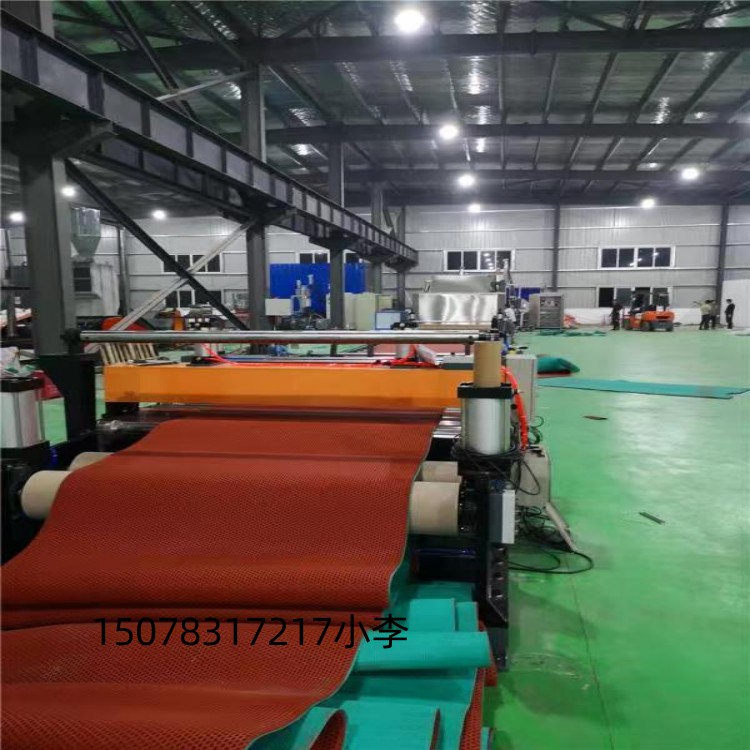

辅机配置 配套密炼机（原料混炼）、三辊压光机（表面定型）、牵引机（速度同步）、收卷机（成品卷取）

二、 关键温度工艺参数

TPV预制型塑胶跑道卷挤出需精准控制各段温度，避免材料降解、塑化不均，具体温度区间如下：

1. 料斗段：60~80℃，防止原料受潮结块，辅助预热

2. 机筒一区：140~160℃，原料初步软化

3. 机筒二区：160~180℃，物料熔融塑化

4. 机筒三区：170~190℃，物料充分混合、均化

5. 机头/模具段：180~200℃，保证物料平稳挤出、成型精度

6. 压光定型段：80~100℃，三辊压光机温度，确保跑道表面光滑、厚度均匀

注：温度需根据TPV牌号（如硬度85A~95A）微调，硬度越高，温度可适当提升5~10℃

预成型塑胶跑道片材挤出机_学校预成型塑胶跑道片材生产线http://znskl.com/contents/181/250.html
