档案密集架的精密底盘结构性能及特点

   （1） 密集架主要由导轨、底盘、传动机构和架体（包括立柱、挂板、搁板、顶板、门板及侧护板）等零（部）件组成。架顶设有防尘装置、根据需要安装照明装置，列与列之间装有20mm厚特种抗老化橡塑磁性密封条，形成两列间的全封闭，门面列和中间移动列分别装有锁具和制动装置，每组密集架闭合后可用总锁锁住，形成一个封闭的整体，各列移开后可单独制动，确保人员安全，底部设有防鼠、防倾倒装置，因而整个架体具有良好的防尘、防鼠、防潮、防火、防盗和保密功能。

（2）传动机构主要由精铸滚轮、传动轴、连接管、调心轴承、精密滚子摩托车链条，机械式自脱超越离合摇手体、多级速比1：6精制链轮等零（部）件组成。为了驱动轻便、平稳，采用中轴带动两根边轴传动方式，手柄摇动轻便、灵活、耐用、美观、无噪声、手柄摇动时能自动挂挡，密集架处于从动或不动状态时，摇柄自行停于垂直位置，手柄可折叠，避免了通行障碍。

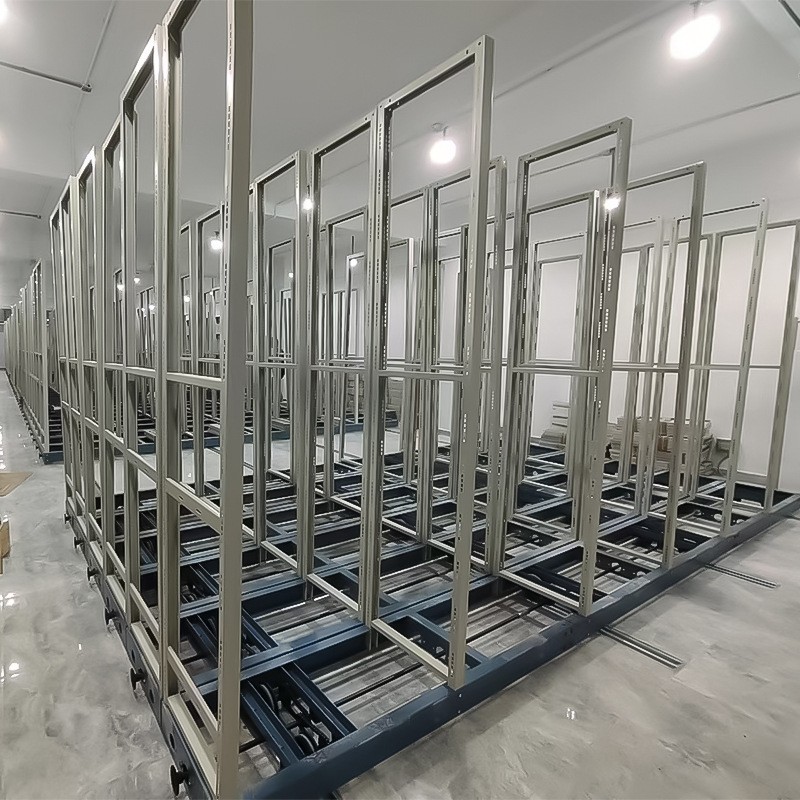

（3）底盘采用分段焊接后整体组装式，连接牢固、运输、安装方便，底盘各段连接采用M10螺栓紧固，高度为12cm。滚轮横梁采用四折成形，确保在外力作用下无任何变形情况发生。底梁下部装有防倒支架以防架体倾倒。底盘两端封头横梁与纵梁牢固焊接，在直角处上、下两平面均焊上三角形加强板，有效保证了底盘架体不扭曲、错位和变形等。

（4）导轨采用20*20mm实心方钢，置于2.3ｍｍ厚冷轧钢板成形轨座上，塞焊而成，分段连接。
